Редуктор 1Ч-160

Редуктор 1Ч-160
28000 - 35000 руб.
Заказать
Сравнить
Позвонить

Редуктор 1Ч-160 - цена в вашем регионе, характеристики

Универсальный редуктор 1Ч 160 с червячной передачей используется в приводах промышленных машин и механизмов для увеличения вращающего момента и уменьшения скорости вращения выходного вала. Он используется в составе с мотор-редуктором 1МЧ-160.

Редуктор 1Ч-160 спроектирован для работы как под воздействием постоянной, так и переменной нагрузки. Также предусмотрено использование его в режиме реверсивной работы. Основным производителем привода являлся завод в г. Барыш.

Максимально допустимая скорость вращения быстроходного вала - 1500 оборотов в минуту.

Механизм рассчитан на использование в режиме старт-стоп и в режиме постоянной работы.

Редуктор 1Ч-160 предназначен к использованию от -40 до +50 С.

Условия применения 1Ч-160

  • Режим работы периодический или постоянный до 24 часов в сутки;
  • Атмосферные условия типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3 и климатические исполнения У, Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 ГОСТ 15150-69.

Варианты сборки редуктора 1Ч-160

Исполнение редуктора 1Ч160 по способу монтажа.

Варианты расположения червячной пары редуктора 1Ч-160

Примечание: червячные пары редуктора 1Ч-160 и Ч-160 полностью взаимозаменяемы.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:

Редуктор 1Ч-160-40-52-У3, где:

  • 1Ч тип редуктора;
  • 160 межосевое расстояние, мм.;
  • 40 номинально передаточное число;
  • 52 вариант исполнения сборки;
  • У3 климатическое исполнение и категория размещения;

В каталоге указана цена, позволяющая купить редуктор в любом исполнении.

Читайте также

Технические характеристики редуктора 1Ч-160

Передаточное число, ном. 8 10 12,5 16 20 25 31,5 40 50 63 80
Частота вращения входного вала,об/мин 1500

Номинальный крутящий момент

на выходном валу, Тном, Н*м

1860 1760 1670 2190 1860 1860 2460 2080 1860 1760 1480
Подводимая расчетная мощность, кВт 37,1 28,3 21,8 22,5 15,7 12,9 14,1 9,7 7,3 5,7 3,9
КПД, % 94 93 92 91 89 86 83 80 76 73 71
Допускаемая радиальная нагрузка, Н Входной вал 1200
Выходной вал 12150

Корректированный уровень

звуковой мощности, дБА

94
Масса, кг не более 120
Обозначение Редуктор 1Ч160-8 Редуктор 1Ч-160-10 1Ч 160-12,5 1Ч 160-16 1Ч160-20 1Ч160-25 1Ч-160-31,5 1Ч-160-40 1Ч-160-50 1Ч-160-63 1Ч-160-80

Примечание

  • Техническая характеристика крутящего момента на тихоходном валу приведён для повторно кратковременного режима ПВ 40%
  • Нагрузочная способность и КПД указаны на расчетном режиме при непрерывной 12-ти часовой работе с постоянной нагрузкой, температурой масла +95С.
  • В случае применения редуктора с расположением червячного вала над колесом величину нагрузки необходимо понизить на 20%.
  • При реверсивном режиме работы и в случае применения редукторов в механизмах повышенной ответственности крутящий момент на тихоходном валу должен быть понижен на 25%.
  • При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным. В непрерывном режиме работы редукторы Uном>50 применять не рекомендуется.
  • Крутящий момент на тихоходном валу в повторно-кратковременном режиме работы должен быть понижен при числе пусков «а» в час соответственно:

4 ≤а ≤ 30 - на 16%;

30≤ а ≤ 120 - на 20%;

120 ≤а ≤240 - на 30%.

  • Для двухсторонних валов допускаемые радиальные консольные нагрузки должны быть снижены на 50%.

Размеры редуктора 1Ч160

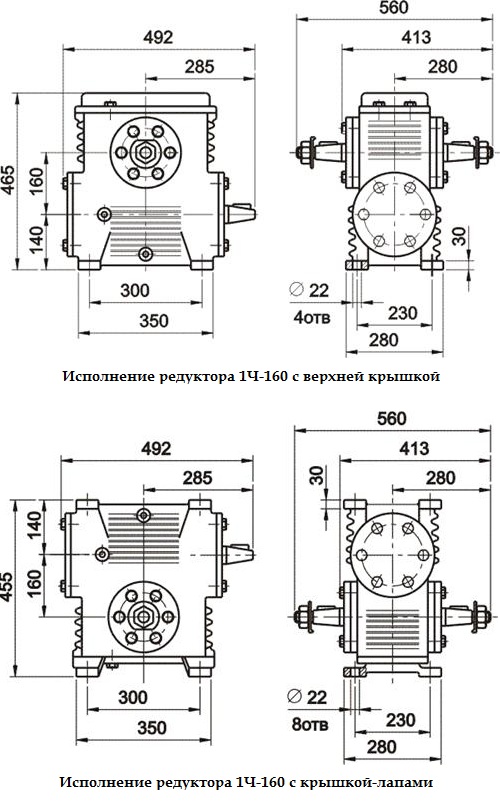

Габаритные и присоединительные размеры редуктора 1Ч-160

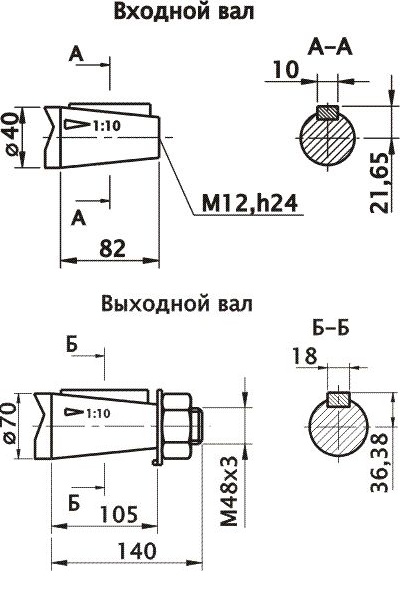

Чертёж валов редуктора

Размеры входного и выходного валов редуктора 1Ч-160

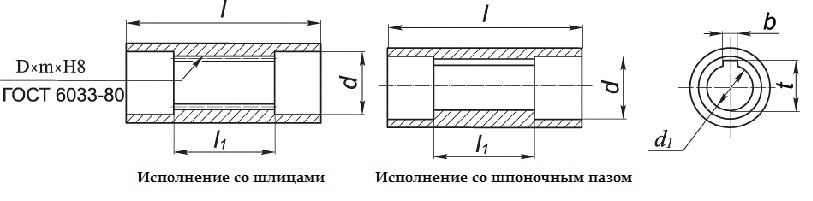

Размеры полого вала редуктора 1Ч-160
d d 1 l l 1 b t D х m х H8
72 60 275 130 18 64,4 70 х 2,5 х Н
