Редуктор 1Ц3У-160. Купить редуктор ЦЗУ.

Редуктор 1Ц3У-160
21000 - 23000 руб.
Заказать
Сравнить
Позвонить

Купить трёхступенчатый редуктор 1Ц3У-160 по ценам 2014 года

Модель редуктора 1Ц3У-160 (Ц3У 160) представляет собой трехступенчатый агрегат с горизонтальной ориентацией с цилиндрической формой шестерен. Используется для увеличения величины крутящего момента за счет снижения частоты вращения вала. Универсальный агрегат, который используется в различных промышленных машинах и механизмах.

Редуктор выпускается в модификациях для использования в умеренном, а также тропическом климате. Также редукторы 1ЦЗУ-160 различаются по категории размещения. Различают агрегаты для работы под навесами на открытом воздухе, в зданиях с регулируемым климатом, а также в закрытых помещениях. По своим характеристикам и размерам аналогичен редукторам ЦЗУ. Является базовым элементом при сборке мотор-редукторов 1МЦ3У-160 (МЦЗУ 160).

УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ:

  • нагрузка постоянная и переменная одного направления и реверсивная;
  • работа длительная или с периодическими остановками;
  • вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1800 об/мин.;
  • атмосфера типов I и II по ГОСТ 15150 - 69 при запыленности воздуха не более 10 мг /куб.м.;
  • климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4, а редукторы 1ЦЗУ-160 климатического исполнения ХЛ категории 1...3 по ГОСТ 15150-69.

Варианты сборки редуктора 1Ц3У-160, которые можно купить (цена указана в каталоге на все варианты).

11 12 13
21 22 23
31 32 33

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

Редуктор 1Ц3У-160-50-12K У2, где:

  • цилиндрический трехступенчатый редуктор с межосевым расстоянием тихоходной ступени 160 мм,
  •  номинальным передаточным числом 50,
  • вариантом сборки 12,
  • коническим концом тихоходного вала K,
  • климатическим исполнением У и категорией размещения 2.
Читайте также

Технические характеристики редуктора Ц3У-160

Параметр Типоразмер Обозначение
1ЦЗУ-160
Номинальные передаточные числа 31,5 1Ц3У160-31,5
40 1Ц3У-160-40
45 1ЦЗУ-160-45
50 1ЦЗУ-160-50
56 1Ц3У-160-56
63 1Ц3У-160-63
80 1Ц3У-160-80
100 1Ц3У-160-100
125 1Ц3У-160-125
160 Ц3У160-160
200 Ц3У-160-200
Номинальный вращающий момент на выходном валу Н*м 1250
Номинальная радиальная сила, Н: на входном валу 500
на выходном валу 8000
Масса, кг 106

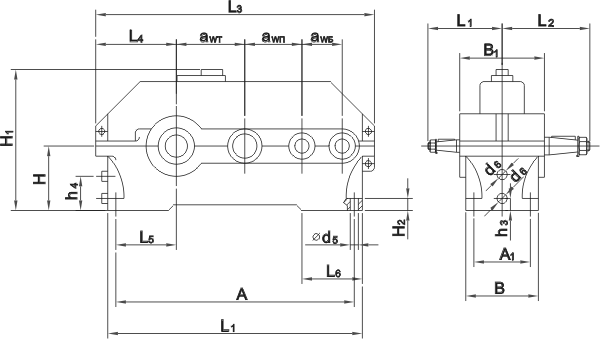

Габаритные и присоединительные размеры 1Ц3У160

Габаритные и присоединительные размеры 1Ц3У-160
Типоразмер редуктора a a a А А1 В B1 Н Н1 Н2 L1 L2 L3 L4 L5 L6 L7 b1 b2
1ЦЗУ-160 160 100 80 475 140 195 206 170 345 28 160 224 630 195 136 145 530 4 14

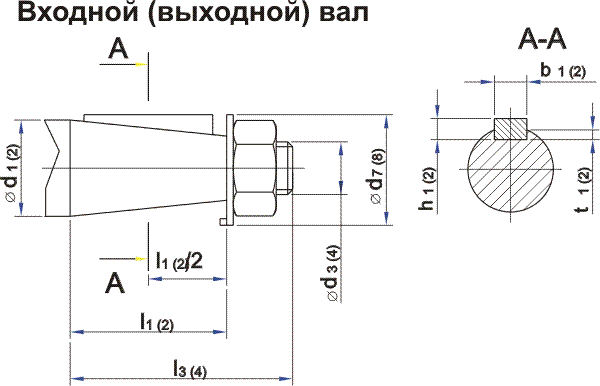

 Входной/выходной вал 1Ц3У160
Типоразмер редуктора d1 d2 d3 d5 d6 d7 d8 h1 h2 h3 h4 l1 l2 l3 l4 t1 t2 Объем заливаемого масла, л
1ЦЗУ-160 20 55 М12х1.25 24 М24 40 88 4 9 32 110 36 82 50 110 2,5 5,5 6,2

Чертёж выходного вала редуктора Ц3У-160 в виде зубчатой муфты

Выходной вал редуктора 1Ц3У-160 в виде зубчатой полумуфты
m z b L L1, не менее k В d d1
4 40 20 48 20 19 38 72 F7 95 F7
