Редуктор Ц-250

Редуктор Ц-250
42000 - 45000 руб.
Заказать
Сравнить
Позвонить

Купить редуктор Ц-250 - аналог ЦУ 250, цена одинаковая

Одноступенчатый редуктор Ц-250 относится к горизонтальным редукторам общепромышленного применения. Он используется с целью уменьшения скорости на выходном валу механизмов. Ц-250 взаимозаменяем с редукторами 1ЦУ-250 и ЦУ-250. Номинальный крутящий момент по тихоходной стороне: 3800-4000 Нм.

Этот редуктор применяется для всех видов нагрузок. Редуктор Ц-250 проектировался для работы в условиях частых пусков, но он также стабильно работает в непрерывном режиме.

Ограничение по скорости вращения входного вала: 1500 об/мин.

Схемы сборки редукторов

11 12 13
21 22 23
31 32 33

Пример условного обозначения при заказе:

Редуктор Ц-250Н-6,3-12-КвхЦвых-У3, что означает

  • Ц - цилиндрический редуктор одноступенчатый
  • 250 - межосевое расстояние
  • Н - с зацеплением Новикова
  • 6,3 - передаточное число
  • 12 - схема сборки
  • К вх - конический входной вал
  • Ц вых - цилиндрический выходной вал
  • У3 - климатическое исполнение и категория размещения

Если вы хотите купить редуктор ЦУ 250, который в каталоге не описан, можете заменить его аналогом Ц-250. Цена полностью совпадает.

Читайте также

Технические характеристики редуктора Ц-250

Тип Ц-250Н
Номинальное передаточное отношение 2; 2,5; 3,15; 4; 5; 6,3
Номинальный крутящий момент на тихоходном валу, Нм, min/max 3800 - 4000
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала, Н тихоходного min/max 77007900
быстроходного min/max 1200
2200
Номинальная передаваемая мощность, кВт, max/min 209 - 94
Масса, кг 275

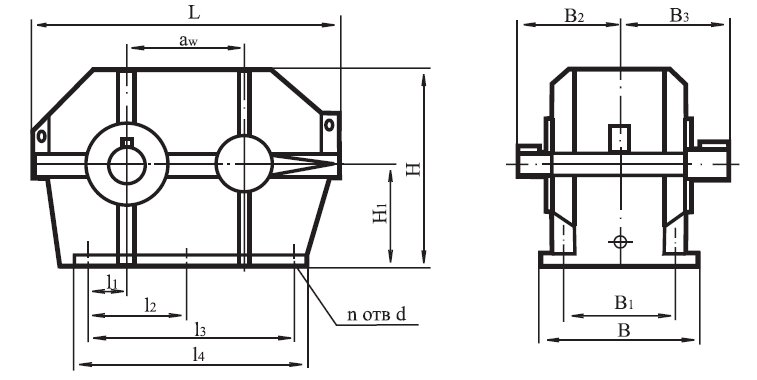

Размеры редуктора Ц-250

Размеры редуктора Ц-250
aw L l1 l2 l3 l4 H H1 B B1 B2 B3 n d
250 795 110 - 480 570 540 265 375 325 291,5 317 4 22

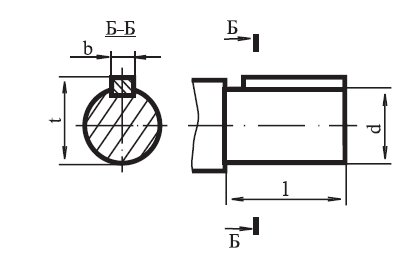

Размеры цилиндрического входного/выходного вала Ц2-250

Размеры цилиндрического входного/выходного вала Ц-250

d l b t
входного
60m6 105 18 66
выходного
85m6 130 22 93

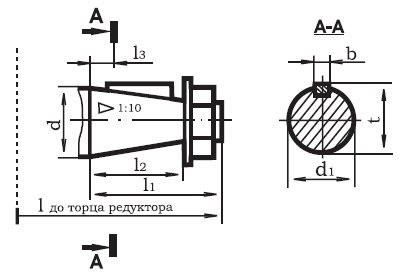

Размеры конического входного/выходного вала Ц2-250

Размеры конического входного/выходного вала Ц-250

d d1 l l1 l2 l3 b t
входного
60 54,75 326,5 140 105 52,5 16 58,8
выходного
85 78,5 357 170 130 65 20 83

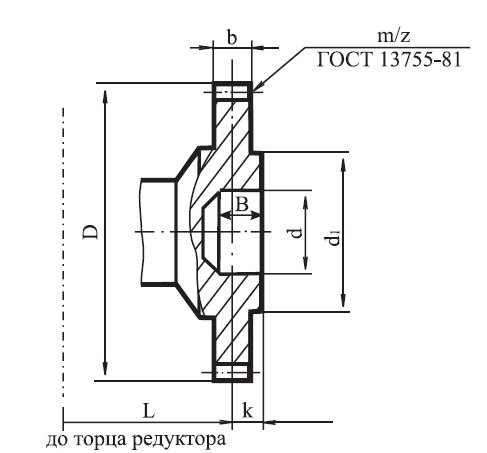

Размеры выходного вала редуктора Ц-250 в виде зубчатой муфты

Размеры выходного вала редуктора Ц-250 в виде зубчатой муфты

m z b dF8 d1 L B k
3 48 25 90 150 240 48 26,5
