Однофазный электродвигатель АИРЕ80С2.

Электродвигатель 2,2 кВт х 3000 об/мин (АИРЕ80С2)
8 900 ₽

Купить однофазный асинхронный электродвигатель 2,2 кВт 3000 об/мин с конденсатором. Цена мотора АИРЕ 80С2.

Однофазный электродвигатель АИРЕ80С2. Особенности конструкции.

Однофазный двигатель АИРЕ 80С2 предназначен для питания от электрической сети 220 Вольт. Статор имеет одну рабочую двухполюсную обмотку и одну дополнительную – пусковую. Для смещения магнитного поля используется конденсатор, который установлен в дополнительный пластиковый корпус. По принципу работы электродвигатель АИРЕ80C2 является асинхронным, что означает разницу в фактических оборотах ротора и синхронных оборотах магнитного поля, которые в данном случае равны 3000 в минуту. Однофазный мотор 2,2 кВт 3000 об/мин прекрасно подходит для адаптации различного оборудования под напряжение 220 Вольт.

Особенностью конструкции мотора является то, что он имеет тот же габарит, как и его трёхфазный аналог. Для «однофазника» это не характерно. Обычно высота оси однофазного электродвигателя больше, чем у трёхфазного мотора, имеющего такую же мощность и обороты.

Условия эксплуатации.

Электродвигатель АИРЕ80 С2 требует особо бережного отношения к конденсатору и может эксплуатироваться при следующих условиях:

  • Класс защиты S1;
  • Напряжение сети – 220 Вольт 50 Герц;
  • Максимальная температура перегрева – 150 градусов по Цельсию;
  • Отсутствие внешних химических, механических или каких-либо других воздействий, способных повредить корпус двигателя или конденсатора;

Конструктивные исполнения и способ монтажа.

На практике наибольшее распространение получили следующие конструктивные исполнения – 1081 и 2081, что означает монтаж на лапах или комбинированный соответственно.

Подключение однофазного двигателя.

Если с подключение трёхфазного двигателя обычно вопросов не возникает, то при необходимости реверса однофазного электродвигателя АИРЕ80С2 часто возникают затруднения. Для решения проблемы размещаем схему подключения.

Схема подключения к сети 220 вольт однофазного электродвигателя 2,2 кВт 3000 об/мин АИРЕ80C2

Применение электродвигателя.

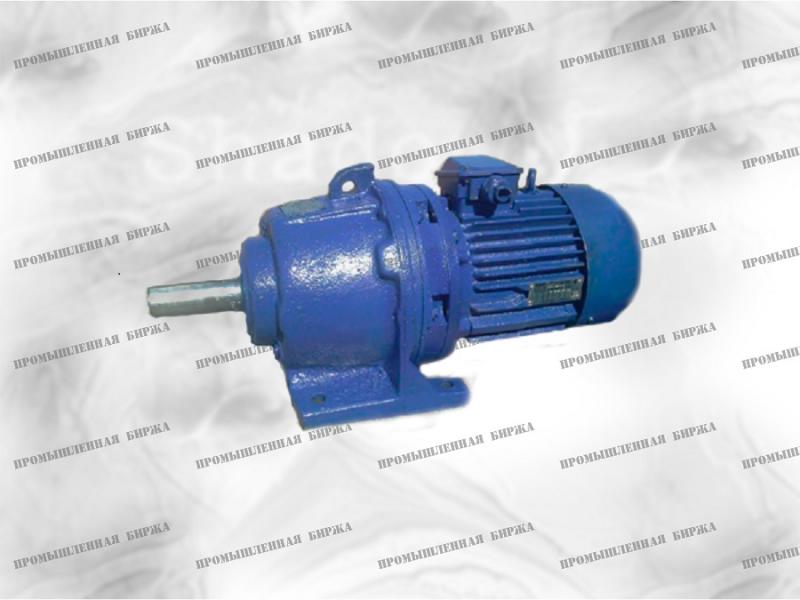

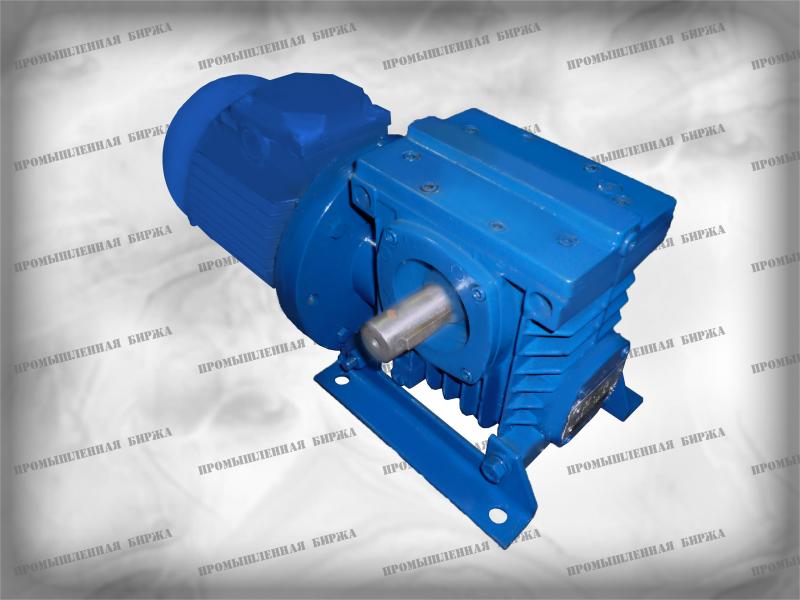

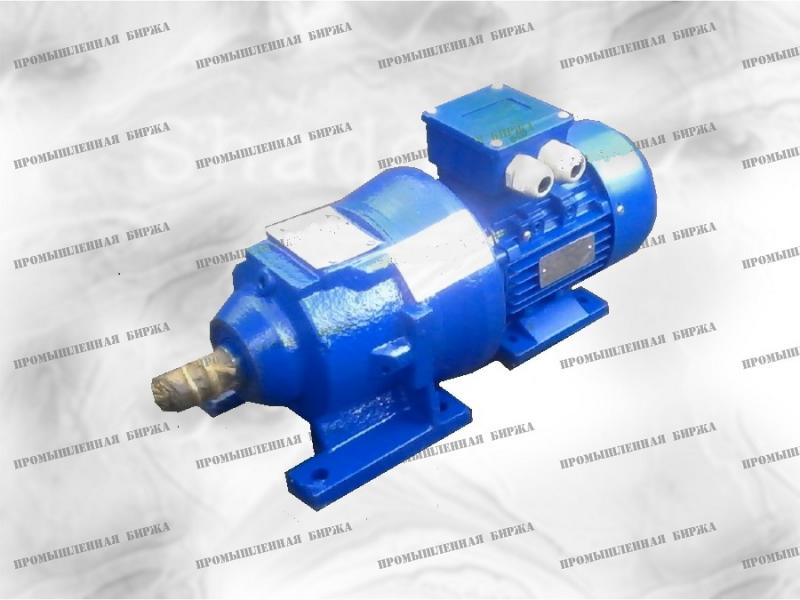

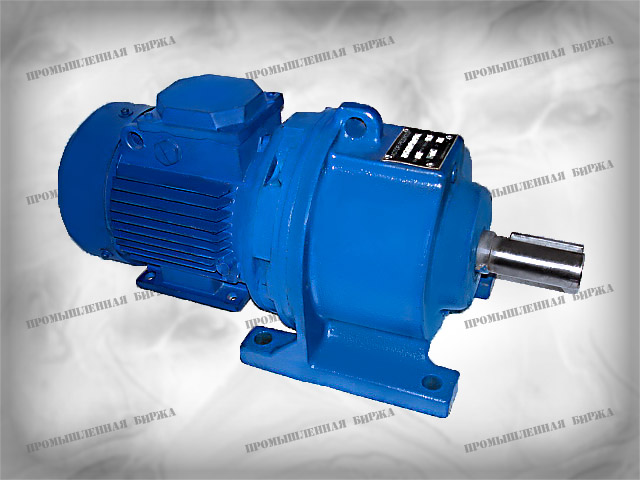

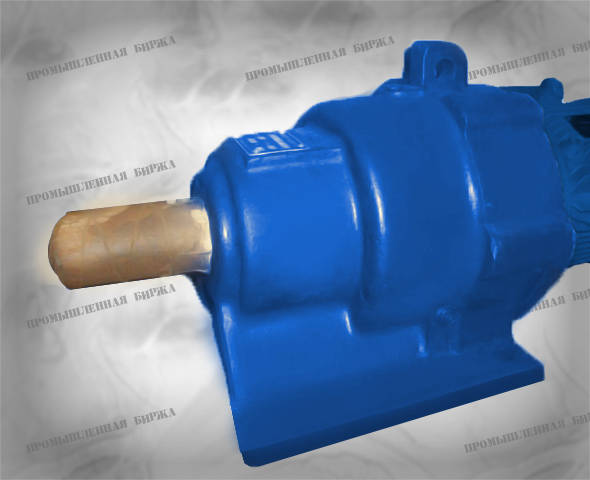

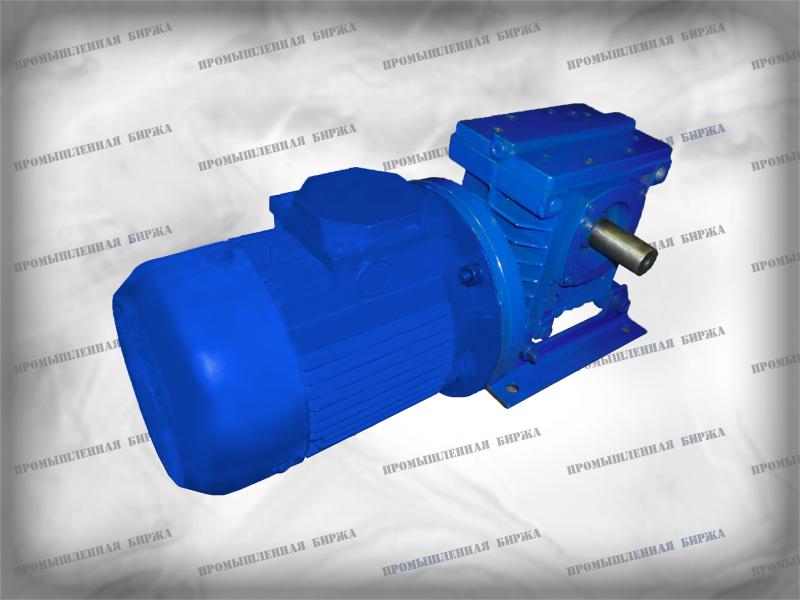

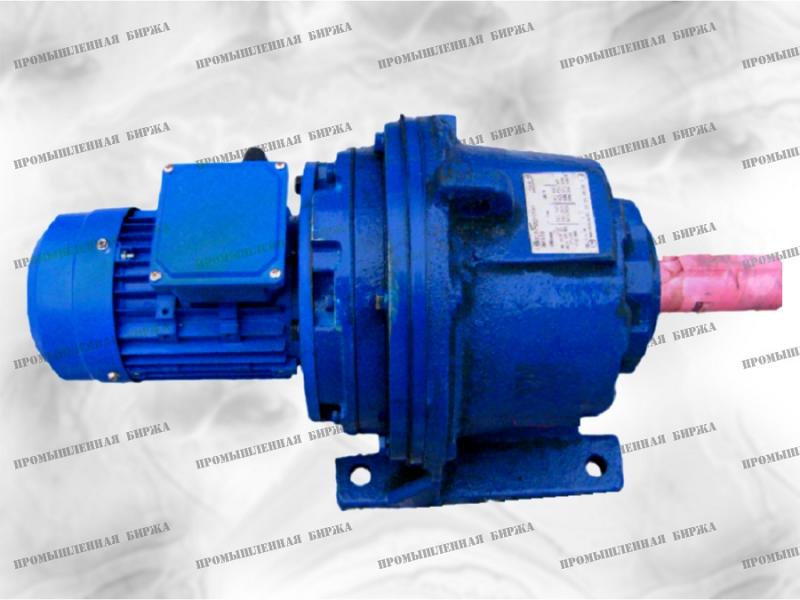

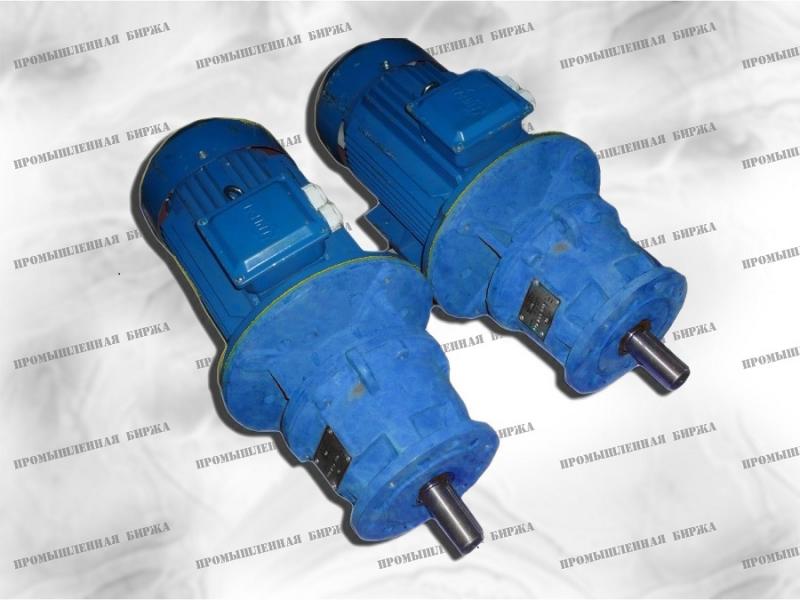

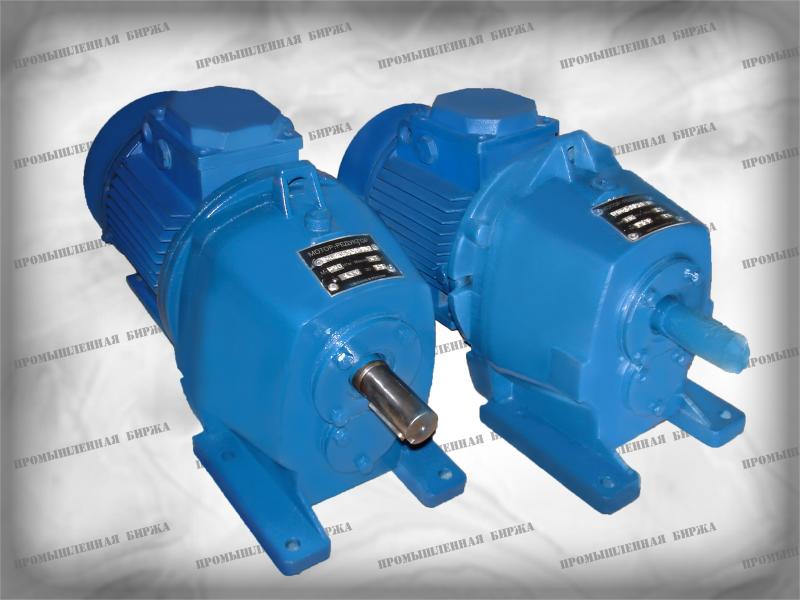

Однофазный асинхронный электродвигатель 2,2 кВт 3000 об/мин возможно применять при сборке любого оборудования, на которое устанавливается его трёхфазный аналог. Ниже приводим некоторые образцы из нашего каталога. Вниманию желающих купить приводы с питанием на 220 Вольт – цена таких механизмов выше и оговаривается отдельно.

Технические характеристики электродвигателя АИРЕ 80 С2 2,2 кВт 3000 об/мин

Название параметра Значение Примечание
при номинальной нагрузке скольжение, % 8
КПД, % 76
cos 0,9
Tп/Tном 0,45 отношение пускового момента к номинальному
Uнс 450 Номинальное напряжение конденсатора, В
С 50 Номинальная ёмкость конденсатора, мкф.
Tмин/Tном 1,7 отношение минимального крутящего момента к номинальному крутящему моменту
Iп/Iном 4 отношение пускового тока к номинальному
Мощность, кВт 2,2
Uном, В 220В номинальное напряжение питания (Вольт)
Вес 15,9 кг (для исполнения на лапах)

Размеры однофазного электродвигателя АИРЕ 80С2

Размеры однофазного электродвигателя 2,2 кВт 3000 об/мин АИРЕ 80С2
Габаритные размеры Установочные и присоединительные размеры, мм
l30 l33 h31 d30 b10 l10 l31 d1 d2 l1 l2 b1 b2 h5 h6 h1 h2 h h10 d10 d20 d25 d24 l20 d22 l21
L LC HD AC A B C D E ЕА F GA GD GF H K M N P T S LA
321 374 205 180 125 100 50 22 22 50 50 6 6 24,5 24,5 6 6 80 10 10 165 130 200 3,5 12 10
